ТС71-1,25-2 тахогенератор

Цену и наличие уточняйте, пожалуйста, у наших менеджеров по email: dak-s0803@mail.ru или по телефону 8 (843) 554-58-09
ТС71-1,25-2   тахогенератор

Цена: 3 500 руб
На складе:
в наличии
Запросить



Технические характеристики



Тахогенератор синхронный ТС71

ТС71 тахогенератор синхронный, встраиваемый, силовой предназначен для преобразования частоты вращения в пропорциональный электрический сигнал переменного тока трапецеидальной формы.

Тахогенераторы ТС71 имеют следующие доступные к заказу модификации: ТС71-0,85-2; ТС71-1,25-2; ТС71-2,5-2.

Условное обозначение:

Тахогенератор ТС71-0,85(1,25;2,5)-2, где:

Т - тахогенератор.

С - синхронный.

71 - диаметр корпуса.

0,85; 1,25; 2,5 - минимальная крутизна.

2 - класс точности.

Технические характеристики ТС71:

Крутизна - от 0,85 мВ·мин до 2,5 мВ·мин.

Номинальная частота вращения - 6000 об/мин.

Коэффициент нестабильности мгновенного значения выходного напряжения - от 1,5% до 2,5%.

Коэффициент разности фазных напряжений - от 0,25% до 0,5%.

Предельная частота вращения ТС71 - 8000 об/мин.

Активное нагрузочное сопротивление - 20 кОм.

Изменение выходного напряжения при изменении температуры окружающей среды - не более 0,2%.

Основные параметры тахогенераторов представлены в таблице:



Параметр ТС50-2,5-2 ТС50-1,25-2 ТС50-0,85-2
Крутизна 2,5 мВ∙мин 1,25 мВ∙мин 0,85 мВ∙мин
Номинальная частота вращения 2000 об/мин 4000 об/мин 6000 об/мин



Рабочее положение в пространстве - любое.

Возбуждение - от постоянных магнитов.

Режим работы - продолжительный (S1).

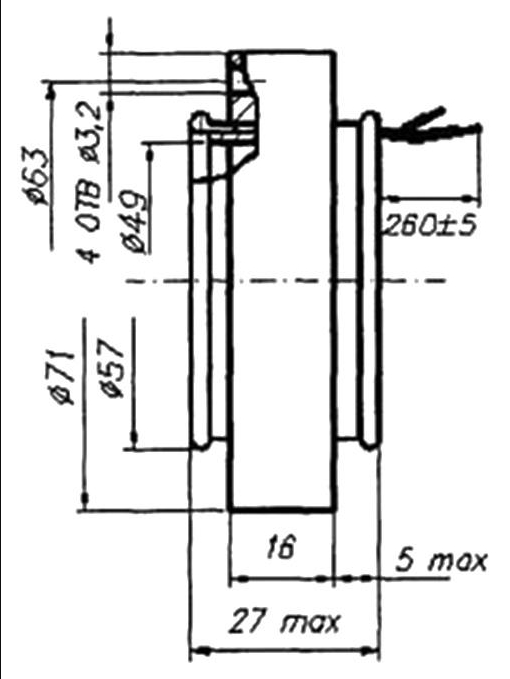

Габаритные размеры:

- диаметр - 71 мм;

- высота - 27 мм.

Масса - не более 400 г.

Тахогенераторы ТС71 могут быть использованы в качестве бесконтактных тахогенераторов постоянного тока: с ограниченным углом поворота ротора в пределах уплощенной вершины трапецеидальной ЭДС, с неограниченным углом поворота совместно с внешним датчиком положения ротора и коммутатором.
