Тахогенераторы постоянного тока ТП20, ТП25

Общие сведения

Тахогенераторы постоянного тока ТП20-6-0,5, ТП20-4-0,2, ТП20-4-1, ТП25-4-0,2, ТП25-4-1 предназначены для преобразования частоты вращения в пропорциональный электрический сигнал постоянного тока в системах автоматического регулирования.

Структура условного обозначения

ТПХ-Х-Х:
ТП - тахогенератор постоянного тока;
Х - диаметр корпуса, мм (20; 25);
Х - минимальная крутизна, мВ·мин^-1 (6; 4);
Х - класс точности (0,5; 0,2; 1).

Условия эксплуатации

Температура окружающей среды: верхнее значение 95°С; нижнее значение минус 60°С.
Относительная влажность воздуха при температуре 35°С - 98%.
Повышенное атмосферное давление - 3 ата.
Синусоидальная вибрация в диапазоне частот 1-2000 Гц с ускорением 100 м·с^-2 (10 g), с ускорением до 30 g для исполнений ТП20-4-1, ТП25-4-1.
Механический удар одиночного действия с ускорением 5000 м·с^-2 (500 g) и длительностью импульса 0,1-2 мс.
Механический удар многократного действия с ускорением 400 м·с^-2 (40 g) и длительностью импульса 2-10 мс.
Режим работы продолжительный.
Рабочее положение в пространстве любое.
Конструкция тахогенераторов по технике безопасности отвечает требованиям ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.1-75.
Тахогенераторы соответствуют требованиям ОСТ В 16 0.515.052-80. ОСТ В 160.515.052-80

Технические характеристики

Технические данные тахогенератора приведены в таблице.

Тахогенераторы представляют собой электрическую машину с возбуждением от постоянных магнитов с зубцовым ферромагнитным ротором, в пазы которого уложена петлевая обмотка, выведенная на коллектор.
Конструкция защищена четырьмя авторскими свидетельствами.

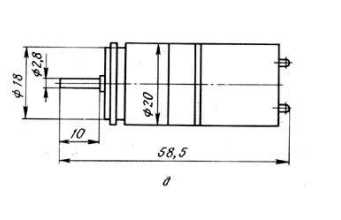

Габаритные, установочные и присоединительные размеры тахогенератора приведены на рисунке.
