КД-180-4/56Р

Цену и наличие уточняйте, пожалуйста, у наших менеджеров по email: dak-s0803@mail.ru или по телефону 8 (843) 554-58-09
КД-180-4/56Р КД-180-4/56Р КД-180-4/56Р

Цена: 1 500 руб
На складе:
под заказ
Запросить

 Структура условного обозначения

КД180-4/56РТКА У3 М:
КД - конденсаторный двигатель;
180 - номинальная мощность на валу, Вт;
4 - число полюсов;
56 - высота оси вращения, мм;
Р - распределенная обмотка статора;
Т - трехфазная обмотка статора;
К - исполнение двигателя с подшипниками качения;
А - шпонка на выступающем конце вала;
У3 - климатическое исполнение У и категория размещения 3 по
ГОСТ 15150-69;
М - форма исполнения IМ3681.

Применяется для привода бытовых электроприборов, в том числе, в малогабаритных стиральных машинах и центрифугах, электромясорубках, соковыжималках, настольном электроинструменте

Технические характеристики

Степень защиты

IP10. Для всех электродвигателей типа КД при использовании их в качестве привода осевых вентиляторов бытового и промышленного назначения имеется модификация со степенью защиты IP40

Способ охлаждения двигателей

IC01

Климатическое исполнение

УХЛ4

По способу монтажа

IM3681 и IM3682(1 или 2 вылета вала); IM3981 и IM3982(1 или 2 вылета вала)

Режим работы для двигателей КД60-4/56Р-Д36; КД90-4/56Р; КД120-4/56Р; КД120-4/56-РМ6; КД150-4/56Р – продолжительный.

Режим работы для двигателей КД160-4/56Р;КД180-4/56Р - повторно-кратковременный S3-60%.

машинах, кухонных комбайнах и другой бытовой технике.



Технические характеристики



Характеристики КД 60-4/56Р КД 90-4/56 РТ, РТК КД 120-4/56Р КД 120-4/56 РМ6 КД 160-4/56 Р КД 180-4/56 РК, РКА, РКС, РКАС КД 180-4/56 Р, Р1М, РКАМ
Номинальная мощность, Вт 60 90 120 120 160 180 180
Частота вращения, об/мин 1350 1380 1380 1380 1350 1370 1370
Номинальный ток, А 0,8 0,97 1,15 1,15 1,4 1,7 1,7
Уровень звука, дБа 50 50 48 48 50 50 50
Отношение начального пускового момента к номинальному 1 0,65 0,55 0,55 0,55 0,65 0,65
Габаритные размеры корпуса, мм 101 х 101 х 105 101 х 101 х 108 101 х 101 х 121 101 х 101 х 127 101 х 101 х 110 101 х 116 х 133 101 х 101 х 115
Диаметр вала, мм 12 12 12 12 12 12 12
Отношение макс. вращающего момента к номинальному 1,7 1,75 1,7 1,7 1,45 1,75 1,75
Емкость рабочего конденсатора, мкФ 3,9 15 6 6 8 8 8
Рабочее напряжение конденсатора, В 500 250 500 500 500 500 500
Масса, кг 2,8 3,3 3,85 3,85 3,75 4,8 3,95
  • Номинальный режим работы – продолжительный (допускается режим работы повторно-кратковременый)
  • Напряжение питания – 220 В
  • Частота тока – 50 Гц
  • Средняя наработка на отказ – 2500 час.
  • Средний срок службы – 15 лет

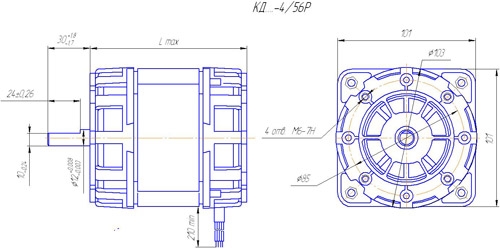

Габаритный чертеж электодвигателя





Тип двигателя

L max,мм

КД60-4/56Р-Д36

109

КД90-4/56Р

109

КД120-4/56Р

119

КД150-4/56Р

119

КД160-4/56Р

124

КД180-4/56Р

134



НаименованиеЗначение
Вид тока Переменный
Напряжение, В 220
Мощность, Вт 180
Частота вращения, об./мин. 1370
Частота переменного тока, Гц 50
