ДШИ-200-1-4

Цену и наличие уточняйте, пожалуйста, у наших менеджеров по email: dak-s0803@mail.ru или по телефону 8 (843) 554-58-09
ДШИ-200-1-4 ДШИ-200-1-4 ДШИ-200-1-4

Цена: 700 руб
На складе:
в наличии
Запросить

 Шаговый двигатель ДШИ-200-1 предназначен для обработки дискретных угловых перемещений.
Основные технические данные и характеристики

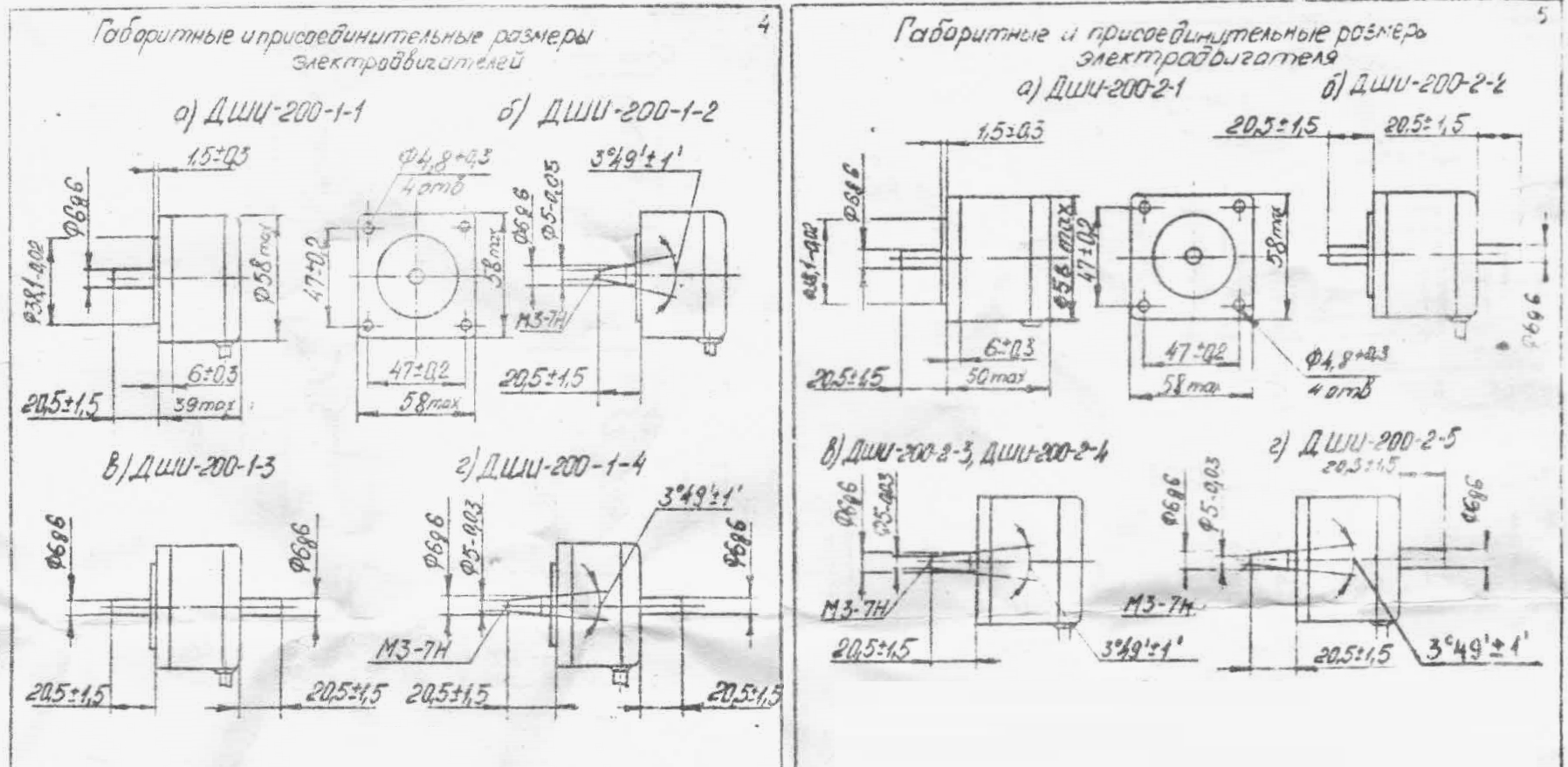

1. Электродвигатель шаговый изготавливается в четырех исполнениях: ДШИ-200-1-1, ДШИ-200-1-2, ДШИ-200-1-3, ДШИ-200-1-4
2. Электродвигатель изготовлен в исполнении УХЛ категории 4.1. по ГОСТ 15150-69.
3. Максимально допустимый ток в фазе электродвигателя 2А.
4. Средний ресурс электродвигателя 5550 ч.
5. Все характеристики электродвигателя снимались при запитка обмоток управления от усилителя мощности.

Порядок установки
1. Крепление электродвигателя производится за фланец с помощью винтов. Винты необходимо предохранить от самоотвинчивания.
2. Механические доработки корпуса и вала электродвигателя не допускаются.
3. При монтаже ударные нагрузки на вал, натяжение выводных проводов более 5Н (0,5 кгс) не допускается.
4. Разборке электродвигателя запрещается.

Основные технические характеристики:
Максимальный статический синхронизирующий момент, нт, не менее 0,25
Единичный шаг, град 1,8
Погрешность обработки шага, % 3
Максимальная частота приемистости, Гц 1200
Номинальный ток питания в фазе, А 1,5
Номинальное напряжение питания коммутирующих устройств, В 30
Максимальная потребляемая мощность, Вт, не более 8,8
Масса, кг 0,36






НаименованиеЗначение
Номинальная мощность, Вт8,8
Предельная приемистость, шаг/с1200
Номинальный ток, А1,5
