ДАТ-75-10-1,5 У3
Применяются для привода различных механизмов в устройствах автоматизации, в медицинском оборудовании, для привода механизмов в банковских счетных машинах, в качестве привода малогабаритных стиральных машин барабанного типа, в прецизионных станках, роботах-манипуляторах;
Возможно применение в качестве двигателя-вентилятора в системах вентиляции и охлаждения электронной аппаратуры, в холодильном и тепловом оборудовании для охлаждения компрессоров или нагревательных элементов.
Технические характеристики |
|
Степень защиты |
IP4X |
Способ охлаждения двигателей |
IC0041 |
Климатическое исполнение |
У3, УХЛ4, Т3 |

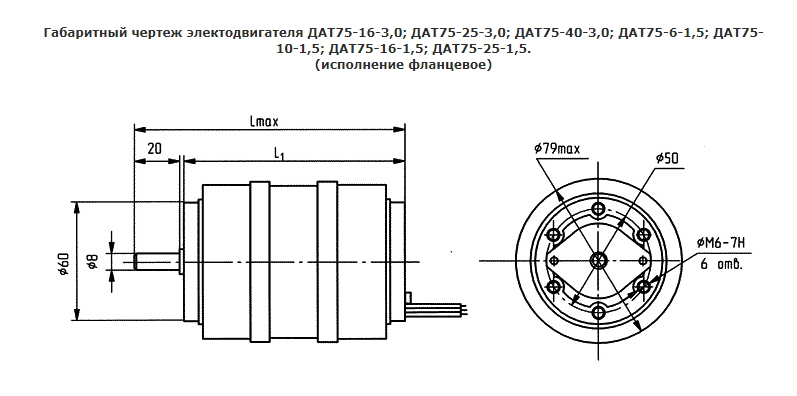

По способу монтажа |
крепление фланцевое IM3601 и IM3602(один или два вылета вала);крепление на лапе IM1001 и IM1002(один или два вылета вала) |
Класс нагревостойкости изоляции |
В |
Режим работы |
S1 - продолжительный |
Наименование параметра |
ДАТ75-6-1,5 |
ДАТ75-10-1,5 |
ДАТ75-16-1,5 |
Номинальная мощность, Вт |
6 |
10 |
16 |
Номинальное напряжение, В |
220 |
220 |
220/380 |
Номинальный потребляемый ток, А |
0,11 |
0,13 |
0,18/0,11 |
Номинальная частота вращения, об/мин |
1300 |
1300 |
1300 |
К.П.Д., % |
28 |
35 |
48 |
Кратность пускового момента |
2,4 |
2,5 |
2,9 |
Кратность максимального момента |
2,4 |
2,5 |
2,9 |
Средний уровень звука, дБА |
42(35) |
42(35) |
48(40) |
Среднее квадратическое значение виброскорости, мм·с-1 |
1,8 |
1,8 |
1,8 |
Масса, не более, кг |
1 |
1,1 |
1,49 |
Наименование параметра |
ДАТ75-16-3,0 |
ДАТ75-25-3,0 |
ДАТ75-40-3,0 |
Номинальная мощность на валу, Вт |
16 |
25 |
40 |
Напряжение питания, В |
220 |
220/380 |
220/380 |
Номинальный потребляемый ток, А |
0,19 |
0,26/0,15 |
0,29/0,17 |
Частота вращения, об/мин |
2750 |
2750 |
2750 |
К.П.Д., % |
49 |
55 |
64 |
Кратность пускового момента |
2,4 |
2,8 |
2,9 |
Кратность максимального момента |
2,4 |
2,8 |
2,9 |
Средний уровень звука, дБА |
50 |
50 |
52 |
Среднее квадратическое значение виброскорости, мм·с-1 |
1,8 |
1,8 |
1,8 |
Масса, не более, кг |
1,1 |
1,52 |
1,8 |
Наименование | Значение |
---|---|
Вид тока | Переменный |
Напряжение, В | 220 / 380 |
Мощность, Вт | 10 |
Частота вращения, об./мин. | 1300 |
Частота переменного тока, Гц | 50 |
