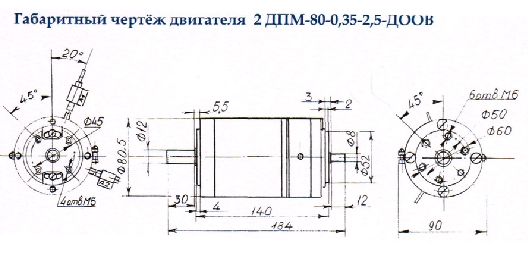

2ДПМ80-0,35-2,5 Д00В

Моментный коллекторный электродвигатель постоянного тока с возбуждением от постоянных магнитов предназначен для использования в механизмах управления рабочими органами промышленных роботов и в комплектных транзисторных электроприводах.

Двигатель со встроенным тахогенератором, имеет два вылета вала и соединители. Техническими условиями устанавливаются единые требования на двигатели, изготавливаемые для комплектования объектов специальной техникой как для внутрироссийских, так и для экспортных поставок.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДВИГАТЕЛЕЙ:

— Температура окружающей среды от минус 5 ̊С до плюс 40 ̊С

— Относительная влажность воздуха 98% при температуре воздуха 25 ̊С

ОСОБЕННОСТИ:


— Высокая равномерность вращения в диапазоне регулирования 1:10000

— Высокая динамика при переходных режимах, обусловленная высокой кратностью отношения вращающего момента к моменту инерции

— Высокая теплоемкость, что обеспечивает стойкость к большим перегрузкам в течение длительного времени

— Высокий вращающий момент при малых скоростях, что обеспечивает непосредственное соединение вала с исполнительным механизмом

— Выдерживают большие перегрузки

— Сохраняют работоспособность в условиях длительной эксплуатации

— Конструкция щеточно-коллекторного узла обеспечивает надежную коммутацию в сусловиях больших ускорений и перегрузок

— Двигатели рассчитаны как на высокую скорость в диапазоне ускоренных подач, так и на работу в тяжелых режимах в диапазоне малых скоростей

ДОПОЛНИТЕЛЬНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

— Гарантийная наработка — 3000 час

— Полезная мощность — 60 Вт

— Напряжение питания — 15 В

— Крутизна выходного напряжения — 2,25 мВ/об/мин

— Частота вращения — до 4000 об/мин

— Номинальное нагрузочное сопротивление — 20 кОм

— Максимальный пусковой ток — 9 А

— Крутизна изменения выходного напряжения тахогенератора, не менее — 2,5 мв/об/мин
